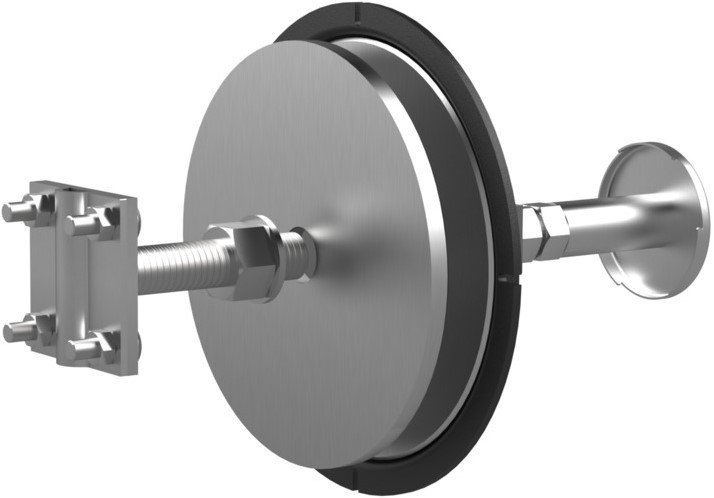

Artikelomschrijving
Voor inbouw in lijn met de bekisting in gebouwen met een buitenafdichting volgens DIN 18533. De integratie van de buitenafdichting gebeurt met een vaste/losse flens. Via de kruisklem of de aansluitschroef wordt de aarding aangesloten.
Gepatenteerde beveiliging tegen verdraaien door speciale omtrek van de contactring.
Toepassingsgebied:
- DIN 18533 W1.1-E, DIN 18533 W1.2-E, DIN 18533 W2.1-E, DIN 18533 W2.2-E
Voordelen:
- Geschikt voor zwarte inbouwdoos
- Tweezijdig waterdichte aansluitschroef (blind)
- Corrosiebestendig
Leveringsomvang:
- Kruisklem met schroefdraad M20
Afmetingen:
- Vaste/losse flens: Ø 210 mm
- Geleidende kern: rond: Ø 25 mm
- Geleidende kernverbinding: met schroefbouten M16
- Contactring: Ø 72 mm
- Minimum wanddikte: 180 mm
Materiaal:
- Vaste/losse flens: V4A (AISI 316L)
- Geleidende kern en contactring: roestvrijstaal V4A (AISI 316L)
- Geleidende kernverbinding: St37, verzinkt
- Bekistingspanelen: PE
- Kruisklem M20: roestvrijstaal V4A (AISI 316L)
Keuringen/normen:
- volgens DIN 18014
- DIN EN 62305-3
- VDE 0185-305-3 (met bliksemafleider)
