Artikelomschrijving

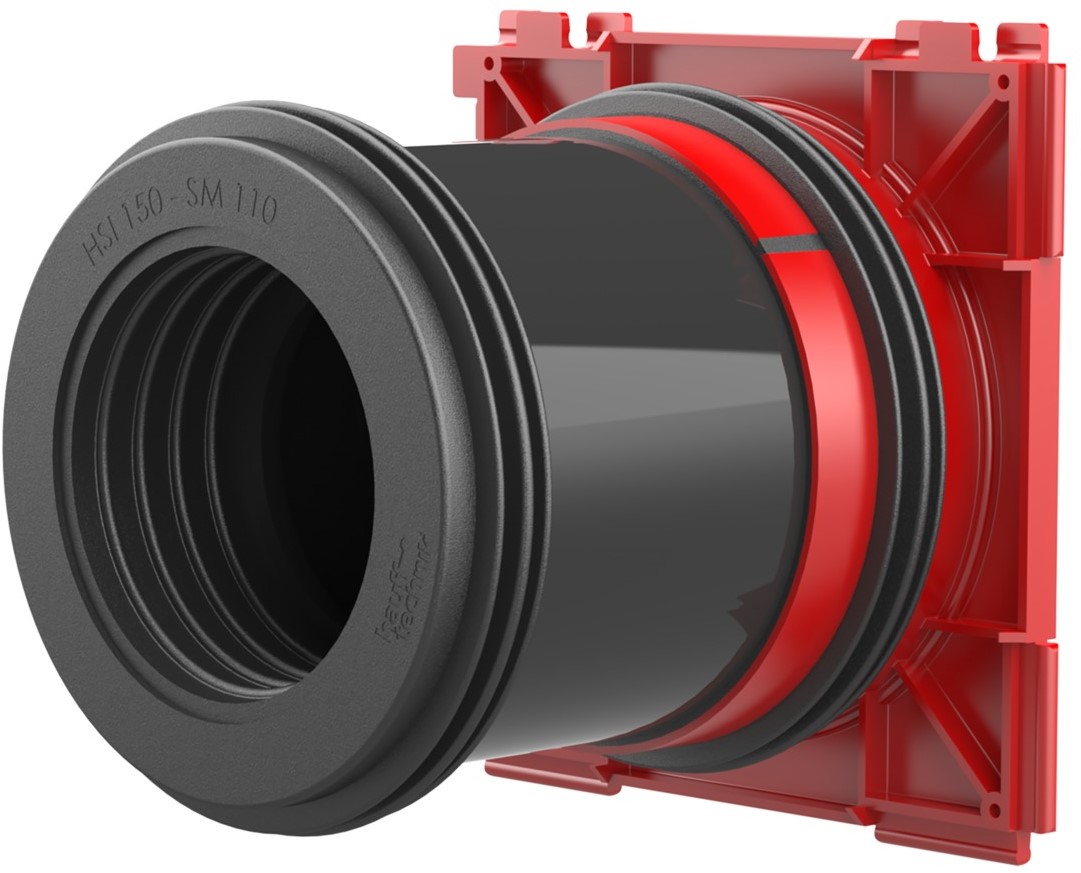

Voor de eenzijdige aansluiting van systeemafdichtingen voor kabels (binnenzijde) en van mantelbuizen (buitenzijde). Drukdichtheid t.o.v. beton door opgespoten 3-ribben afdichting. Al leverbaar vanaf wanddikte 120 mm (GSM 110 en GSM 125).
Keurmerk: dichtheid af fabriek. Controlemogelijkheid bij onopzettelijk of onbevoegd openen van het afsluitdeksel.
Toepassingsgebied:
- Waterdicht beton belastingsklasse 1, Waterdicht beton belastingsklasse 2
Voordelen:
- Enkelvoudige aansluiting mogelijk voor systeemafdichting en geïntegreerde rubber steekmof voor de aansluiting van gladde mantelbuizen
- Geen extra componenten voor de buisaansluitingen nodig
- Ook na aansluiting van een lege buis absoluut gas- en waterdicht door drukdichte afsluitdeksel
Leveringsomvang:
- Drukdicht afsluitdeksel
Afmetingen:
- Framemaat: 220 x 220 mm
- Asafstand: 210 mm, met afstandhouder vergroting van de asafstand naar 250 mm
Kenmerken:
- Het gebruik van de afstandhouder HSI-AH 40 wordt aanbevolen, bij HSI 150-GSM 160 moet deze worden gebruikt
Materiaal:
- Afdichtpakking: ABS met 3-ribben afdichting van TPE
- Tussenbuis: PVC
- Rubber steekmof: EPDM
- Spanband bij HSI 150-GSM 160/X: W4
- Afsluitdeksels: ABS met afdichting van TPE
- Buisdeksel: PE resp. hulsplug: PVC
Dichtheid:
- Gas- en waterdicht tot 0,5 bar
