UCS patchkabels voldoen aan de internationale standaard van gestructureerde bekabeling ISO / IEC11801.
In verband met de vele verschillende netwerkprotocollen van de afgelopen jaren, is er ook een breed scala aan connectoren ontwikkeld, zoals: LC, SC, CS, E2000©, MPO / MTP.
Wat is een CS-connector?
De CS-connector, een afkorting voor "Compact Small Form-Factor Connector", is een type glasvezelconnector, ontworpen voor toepassingen met hoge dichtheid en beperkte ruimte. Hij behoort tot de familie van small form-factor connectoren, waartoe ook LC- en MTP/MPO-connectoren behoren. De CS-connector staat bekend om zijn compacte formaat, robuuste ontwerp en betrouwbare prestaties, waardoor hij geschikt is voor diverse netwerkomgevingen.
Belangrijkste kenmerken van CS-connectoren:
Compact formaat: Zoals de naam al doet vermoeden, zijn CS-connectoren compact, waardoor ze ideaal zijn voor installaties met een hoge dichtheid en beperkte ruimte. Deze functie stelt netwerkbeheerders in staat de beschikbare rackruimte optimaal te benutten en een overzichtelijk kabelbeheer te behouden.
Push-Pull-vergrendelingsmechanisme: CS-connectoren zijn doorgaans voorzien van een push-pull-vergrendelingsmechanisme voor eenvoudige en veilige verbindingen. Dit ontwerp zorgt ervoor dat de connector stevig op zijn plaats blijft zitten na het plaatsen, waardoor het risico op onbedoelde ontkoppeling wordt verkleind.
Enkelvoudig vezelontwerp: CS-connectoren zijn primair ontworpen voor enkelvoudige vezeltoepassingen, wat betekent dat ze geschikt zijn voor één glasvezelkabel per connector. Dit ontwerp is geschikt voor scenario's waarbij afzonderlijke vezels onafhankelijk van elkaar moeten worden aangesloten.
Hoge prestaties: CS-connectoren zijn ontworpen voor hoge prestaties en bieden een laag insertion loss en een hoog return loss. Dit zorgt voor minimale signaalverslechtering en optimale transmissiekwaliteit via de glasvezelkabel.
Compatibiliteit: CS-connectoren zijn compatibel met diverse glasvezeltypen, waaronder single-mode en multi-mode glasvezel. Deze veelzijdigheid maakt ze geschikt voor een breed scala aan netwerkconfiguraties en toepassingen.
Toepassingen van CS-connectoren:
Datacenters: CS-connectoren worden veel gebruikt in datacenteromgevingen waar ruimteoptimalisatie cruciaal is. Ze maken glasvezelverbindingen met hoge dichtheid mogelijk tussen servers, switches en opslagapparaten en ondersteunen efficiënte gegevensoverdracht binnen de datacenterinfrastructuur.
Telecommunicatie: In telecommunicatienetwerken worden CS-connectoren gebruikt om betrouwbare glasvezelverbindingen tot stand te brengen tussen verschillende netwerkknooppunten, zoals routers, switches en optische transceivers. Hun compacte formaat en hoge prestaties maken ze zeer geschikt voor telecommunicatietoepassingen.
Bedrijfsnetwerken: CS-connectoren worden toegepast in bedrijfsnetwerken waar snelle en betrouwbare dataconnectiviteit essentieel is. Ze worden gebruikt om netwerkapparatuur, zoals routers, switches en access points, aan te sluiten en zo naadloze communicatie binnen de bedrijfsnetwerkomgeving te garanderen.
Industriële en militaire toepassingen: Dankzij hun robuuste ontwerp en betrouwbare prestaties worden CS-connectoren ook gebruikt in industriële en militaire omgevingen waar zware omstandigheden en strenge prestatie-eisen gelden. Ze zijn bestand tegen omgevingsinvloeden en behouden de signaalintegriteit in veeleisende operationele omgevingen.
Kortom, de CS-connector is een compacte en hoogwaardige glasvezelconnector die wordt gebruikt in diverse netwerk- en telecommunicatietoepassingen.
Of ze nu worden ingezet in datacenters, telecommunicatienetwerken, bedrijfsomgevingen of industriële/militaire toepassingen, CS-connectoren spelen een cruciale rol bij het tot stand brengen van efficiënte en betrouwbare glasvezelverbindingen. Naarmate de technologie zich verder ontwikkelt, zal het belang van compacte en betrouwbare connectoren zoals CS alleen maar toenemen, wat innovatie stimuleert en de connectiviteit in het digitale tijdperk verbetert.

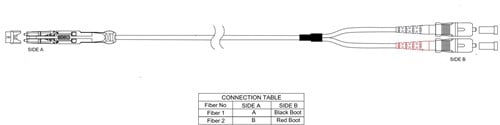

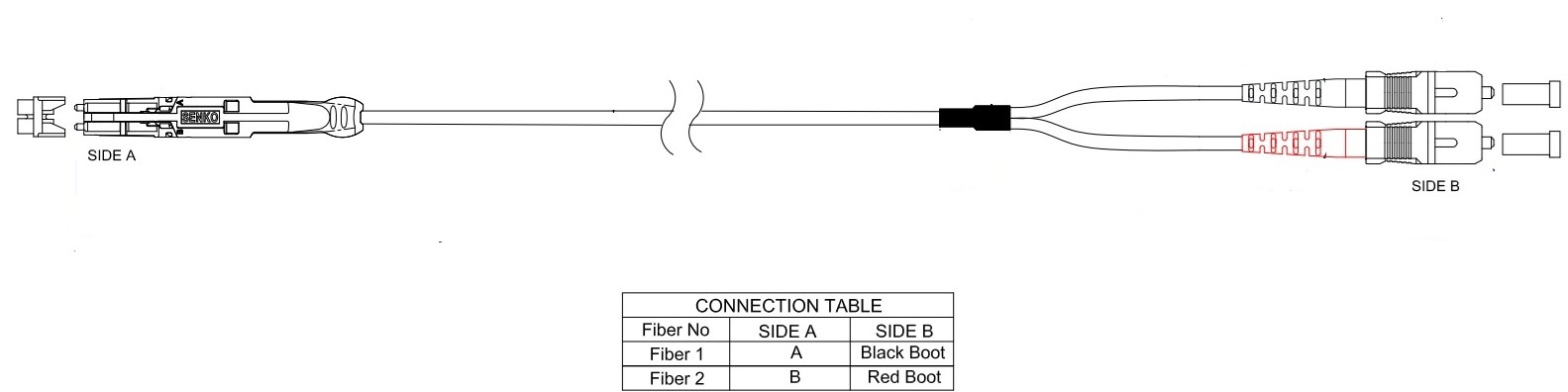

Eigenschappen SC-CS Patchkabel.
- G657A1 SingleMode Fiber
- Polishing type: Side a: SC/UPC - side B: CS/UPC
- Grade B Insertion loss < 0.12dB (mean), < 0.25dB (max)
- Return loss: > 50dB
- Standaarden:
IEC 61300-3-35, endface inspection
IEC 61300-3-4, IL measurement Procedures
IEC 61300-3-6, RL measurement Procedures
