Hoe is de typecode opgebouwd?
Hieronder ontcijfer je elk deel, met voorbeelden en de combinaties die wel en niet kloppen.
Wat betekent de typecode van een glasvezelkabel?

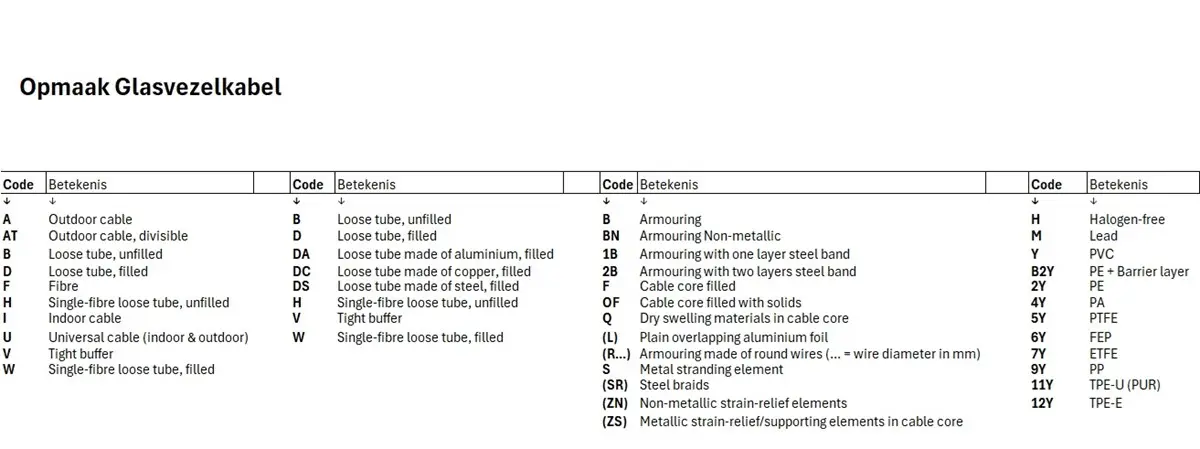

De code is opgebouwd uit vier groepen. Dit zijn de meest voorkomende letters per groep:
Groep 1, toepassing: A = outdoor, I = indoor, U = universeel (binnen en buiten), V = tight buffer, F = kale vezel.
Groep 2, opbouw tube: D = loose tube gevuld, B of H = ongevuld, W = single-fibre tube.
Groep 3, water- en trekbescherming: Q = droog zwelmateriaal, F = gel, (ZN) = niet-metalen trekontlasting, (ZS) of S = metalen trekontlasting, (BN) = niet-metalen bewapening, B/1B/2B = metalen bewapening.
Groep 4, mantelmateriaal: 2Y = PE-mantel, H = halogeenvrije mantel (LSZH).
Hoe is de typecode opgebouwd?
De typecode bestaat uit vier delen, elk op een vaste plek in de code:
|
Groep |
Plek in de code |
Waar dit over gaat |
In A-DQ(ZN)2Y |
|
1 |
Voor het streepje |
Type kabel / toepassing |
A |
|
2 |
Direct na het streepje |
Opbouw van de tube |
D |
|
3 |
Daarna, deels tussen haakjes |
Kernvulling en trekontlasting/bewapening |
Q + (ZN) |
|
4 |
Aan het eind |
Mantelmateriaal |
2Y |
De basisregel
Binnen groep 1, 2 en 4 kies je steeds precies één code: die beschrijven hetzelfde onderdeel en sluiten elkaar dus uit. Een tube is bijvoorbeeld óf gevuld óf niet, nooit beide. Groep 3 werkt anders: dat is een verzamelgroep van meestal drie deelfuncties die je juist wél met elkaar mag combineren. Let op: dezelfde letter kan in een andere groep iets anders betekenen. B is in groep 1 en 2 een ongevulde tube, maar in groep 3 juist bewapening.
Groep 1 en groep 2: welke combinaties logisch zijn
|
Groep 1 (toepassing) |
Past bij groep 2 |
Waarom |
|
A / AT / U (outdoor of universeel) |
D, DA, DC, DS, W |
Buiten moet vocht geblokkeerd worden; een ongevulde buis laat water door dat bij vorst de kabel kan beschadigen. |
|
I (indoor) |
B, H (ongevuld) of V |
Binnen is vulling niet nodig en juist lastig bij splitsen en afpellen. |
|
V (tight buffer) |
V |
Tight buffer is een ander principe dan een losse buis en hoort bij zichzelf terug te komen. |
|
W / H (single-fibre tube) |
W / H |
Compacte, enkelvoudige opbouw zonder aparte buitenste buisstructuur. |
|
F (kale vezel) |
geen aparte buiscode nodig |
Minimale opbouw zonder losse-buisstructuur. |
Groep 3 uitgesplitst: kernvulling, trekontlasting en bewapening
Per subgroep kies je maximaal één code, maar de subgroepen mag je onderling wel combineren:
|
Subgroep |
Codes |
Kies max. |
Functie |
|
3a. Kernvulling / waterdichting |
F, OF, Q |
1 |
Bescherming van het kabelhart tegen water: gel (F), vaste vulmassa (OF) of droog zwelmateriaal (Q). Q wordt het meest toegepast. |
|
3b. Trekontlasting / sterkte-element |
(L), (ZN), (ZS), S |
1 |
Maakt de kabel trekvast: (ZN) niet-metalen, (ZS)/S metalen, (L) foliewikkel. |
|
3c. Bewapening (optioneel) |
B, BN, 1B, 2B, (SR), (R…) |
1 of geen |
Extra mechanische bescherming, bijvoorbeeld tegen knagers of graafwerk. Metalen uitvoeringen sluiten de niet-metalen versie (BN) uit. |
Voorbeeld ontleed: A-DQ(ZN)2Y
A-DQ(ZN)2Y is een veelgebruikte buitenkabel. Ontleed ziet de code er zo uit:
|
Onderdeel |
Code |
Groep |
Betekenis |
|
1 |
A |
1 |
Outdoor cable |
|
2 |
D |
2 |
Loose tube, gevuld |
|
3 |
Q |
3a |
Droog zwelmateriaal in de kern |
|
4 |
(ZN) |
3b |
Niet-metalen trekontlasting |
|
5 |
2Y |
4 |
PE-mantel |
De variant A-DQ(BN)2Y lijkt hierop, maar heeft niet-metalen bewapening (BN) als beschermlaag in plaats van alleen een niet-metalen trekontlasting (ZN). Kies je voor een zwaardere mechanische bescherming, dan is de BN-uitvoering logisch.
Veelgezochte kabeltypes uitgelegd
Dit zijn de codes waar het vaakst op wordt gezocht, met hun betekenis:
|
Type |
Betekenis |
|
A-DQ(ZN)2Y |
Outdoor, gevulde loose tube, droog zwelmateriaal, niet-metalen trekontlasting, PE-mantel. |
|
U-DQ(ZN)BH |
Universeel (binnen en buiten), gevulde loose tube, droog zwelmateriaal, niet-metalen trekontlasting, halogeenvrije mantel. |
|
A-DQ(ZN)B2Y |
Zwaardere buitenkabel: als A-DQ(ZN)2Y maar met extra bewapening (B). |
|
I-BH |
Eenvoudige indoorkabel: indoor, ongevulde buis, halogeenvrije mantel. |
Welke code-combinaties kloppen wel en niet?
Deze combinaties zijn correct:
|
Code |
Toelichting |
|
A-DQ(BN)2Y |
Outdoor, gevulde buis, droge kernvulling, niet-metalen bewapening, PE-mantel. |
|
A-DQ(ZN)2Y |
Veelgebruikte buitenkabel: outdoor, gevulde buis, droge kernvulling, niet-metalen trekontlasting, PE-mantel. |
|
I-BH |
Eenvoudige indoorkabel: indoor, ongevulde buis, halogeenvrije mantel. |
|
U-DQ(ZN)B2Y |
Zwaardere universele kabel: binnen en buiten, gevulde buis, trekontlasting plus bewapening, PE-mantel. |
Deze combinaties kloppen niet:
|
Combinatie |
Waarom dit niet klopt |
|
B en D tegelijk in groep 2 |
Je kunt geen twee codes uit dezelfde groep gebruiken: een buis is óf gevuld óf niet. |
|
F en Q samen (subgroep 3a) |
Gel (F) en droog zwelmateriaal (Q) zijn twee alternatieven voor hetzelfde probleem. |
|
V (groep 1) plus D (groep 2) |
Tight buffer (V) en een losse, gevulde buis (D) zijn twee principes die elkaar uitsluiten. |
|
BN plus 1B tegelijk (beide 3c) |
Niet-metalen en metalen bewapening zijn tegengestelde uitvoeringen van dezelfde laag. |
Waar komt deze codering vandaan?
Deze regels volgen de bouwlogica van de gangbare Europese en Duitse coderingsstandaard voor telecom- en glasvezelkabels. Voor een definitieve specificatie blijft het verstandig het datasheet van de betreffende fabrikant te checken, want niet elke fabrikant hanteert exact dezelfde indeling.
Veelgestelde vragen
Wat betekent 2Y in een glasvezelkabel?
2Y staat voor een PE-mantel (polyethyleen), het buitenste omhulsel dat de kabel beschermt. Het is groep 4 in de typecode.
Wat is het verschil tussen (ZN) en (BN)?
(ZN) is een niet-metalen trekontlasting die de kabel trekvast maakt. (BN) is niet-metalen bewapening: een zwaardere mechanische beschermlaag, bijvoorbeeld tegen graafwerk of knagers.
Wat betekent A-DQ(ZN)2Y?
Een outdoor glasvezelkabel met een gevulde loose tube, droog zwelmateriaal als waterbescherming, een niet-metalen trekontlasting en een PE-mantel.
Wat betekent U-DQ(ZN)BH?
Een universele kabel voor binnen en buiten, met gevulde loose tube, droog zwelmateriaal, niet-metalen trekontlasting en een halogeenvrije mantel.
Betekent dezelfde letter altijd hetzelfde?
Nee. De positie in de code bepaalt de betekenis. B is in groep 1 en 2 een ongevulde tube, maar in groep 3 juist bewapening.
