Handhole kiezen voor glasvezel: maten en belastingsklassen

Wat is een handhole?

Een handhole is een ondergrondse behuizing die toegang biedt tot glasvezel- en utiliteitskabels zonder dat er opnieuw gegraven hoeft te worden. De put beschermt de kabels en lasmoffen tegen grond, vocht, ongedierte en verkeersdruk, en houdt de infrastructuur bereikbaar voor onderhoud, reparatie en uitbreiding. Handholes worden ook trekputten of inspectieputten genoemd.

Waarvoor gebruik je een handhole?

In een glasvezeltracé plaats je een handhole op de punten waar je later bij de kabel moet kunnen. De meest voorkomende toepassingen:

• Lasverbindingen: waar een lasmof of aftakking wordt geplaatst en beschermd moet blijven.

• Trek- en blaaspunten: op lange tracés, zodat glasvezel in secties door de microduct kan worden geblazen.

• Reservelus: opslag van reservelengte kabel voor toekomstige verplaatsingen of reparaties.

• Onderhoud: periodieke inspectie en uitbreiding zonder de straat open te breken.

Belastingsklassen: van A15 tot D400

De belastingsklasse geeft aan hoeveel gewicht het deksel en de put moeten kunnen dragen. In Europa volgen deze klassen de norm EN 124. Kies de klasse op basis van de locatie: een put in een groenstrook heeft een lichtere klasse nodig dan een put in de rijbaan.

Vuistregel: kies bij twijfel een klasse hoger. Een put die vandaag in een berm ligt, kan na een herinrichting onder een oprit of parkeervak terechtkomen. Controleer altijd het datablad van de specifieke handhole voor de exacte belastingsklasse en dekselspecificatie.

Maatvoering: welke maat handhole heb je nodig?

De juiste maat wordt niet bepaald door de kabel zelf, maar door wat er in de put moet passen en door de werkruimte die de monteur nodig heeft. Bepaal de maat aan de hand van:

• Inhoud: de afmeting van de lasmof of moffen die je wilt plaatsen, inclusief bevestiging.

• Buigstraal: de minimale buigstraal van de glasvezelkabel en de opgeslagen reservelus.

• Werkruimte: voldoende ruimte om met gereedschap bij de mof te komen zonder de vezels te knikken.

• Diepte en doorvoeren: de installatiediepte en het aantal in- en uitgaande buizen of ducts.

Reken bij het bepalen van de capaciteit op toekomstige uitbreiding. Een handhole die net past bij oplevering, biedt geen ruimte voor een extra mof of tracé later. Voor stedelijke infrastructuur met schaalbaarheid als eis is een maat groter vaak de veiligere keuze.

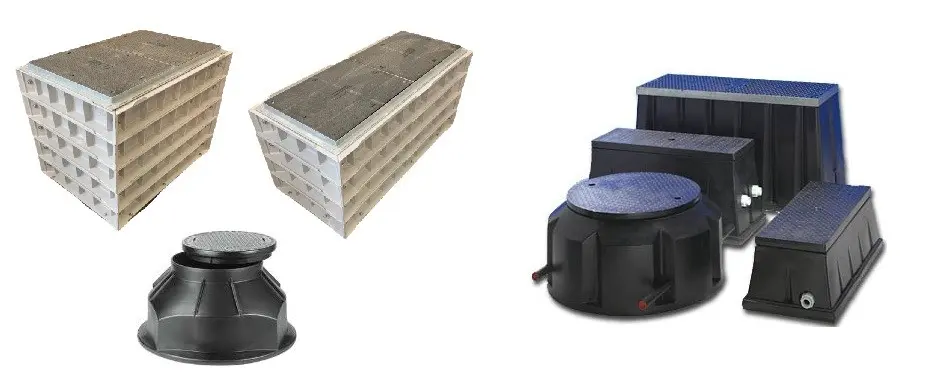

UCS en Zweva handholes bij CCC

Cable Concepts Center voert twee productlijnen handholes binnen het bredere assortiment behuizingen, elk met een eigen sterk punt:

• UCS handholes: dubbelwandige behuizingen, geschikt voor een breed scala aan glasvezeltoepassingen in de openbare ruimte.

• Zweva handholes: uitvoeringen met kunststof deksel, licht in gewicht en snel te plaatsen, zoals de Zweva Z6P.

Beide lijnen zijn uit voorraad leverbaar. Twijfel je over maat of belastingsklasse voor een specifiek tracé, dan kijken onze adviseurs mee op basis van jouw bestek of situatietekening.

Plaatsing: waar let je op bij installatie?

• Fundering: zorg voor een stabiele, verdichte ondergrond en een grindbed voor afwatering, zodat de put niet volloopt of verzakt.

• Doorvoeren: richt in- en uitgaande ducts zo dat de buigstraal van de glasvezel gerespecteerd blijft.

• Deksel: stem de belastingsklasse van het deksel af op de definitieve verkeerssituatie, niet op de situatie tijdens de aanleg.

• Afdichting: dicht de doorvoeren gas- en waterdicht af met de juiste afdichtingen en doorvoeren, zodat vocht en gas de mof niet bereiken.

Veelgestelde vragen

Wat is het verschil tussen een handhole en een mof?

De termen worden vaak door elkaar gebruikt. Een handhole is een compacte inspectie- of trekput voor glasvezel- en utiliteitskabels; een mof is specifiek bedoeld om een lasmof in onder te brengen. In de praktijk vervult een handhole beide functies.

Welke belastingsklasse heb ik nodig voor een put in het trottoir?

Voor voetgangers- en fietsgebied volstaat klasse A15 (1,5 ton). Ligt de put bij een oprit of parkeervak, kies dan B125 (12,5 ton). In of langs de rijbaan is C250 of D400 nodig.

Kan ik een handhole later uitbreiden of vervangen?

Ja. Dat is juist het voordeel: je krijgt toegang tot de kabels zonder opnieuw te graven. Houd bij de maatkeuze wel rekening met toekomstige moffen of tracés, zodat er ruimte overblijft.

Zijn de handholes geschikt voor de openbare ruimte?

Ja, de UCS en Zweva uitvoeringen zijn ontworpen voor plaatsing in de openbare ruimte en op privéterrein. Kies de belastingsklasse en het dekseltype passend bij de locatie.

Advies of direct leverbaar nodig?

Weet je welke maat en belastingsklasse je nodig hebt, dan zijn de UCS en Zweva handholes uit voorraad leverbaar. Werk je met een bestek of situatietekening, dan denken onze adviseurs met je mee over capaciteit, schaalbaarheid en de juiste afdichting voor jouw tracé.
