Wat is glasvezel blazen?

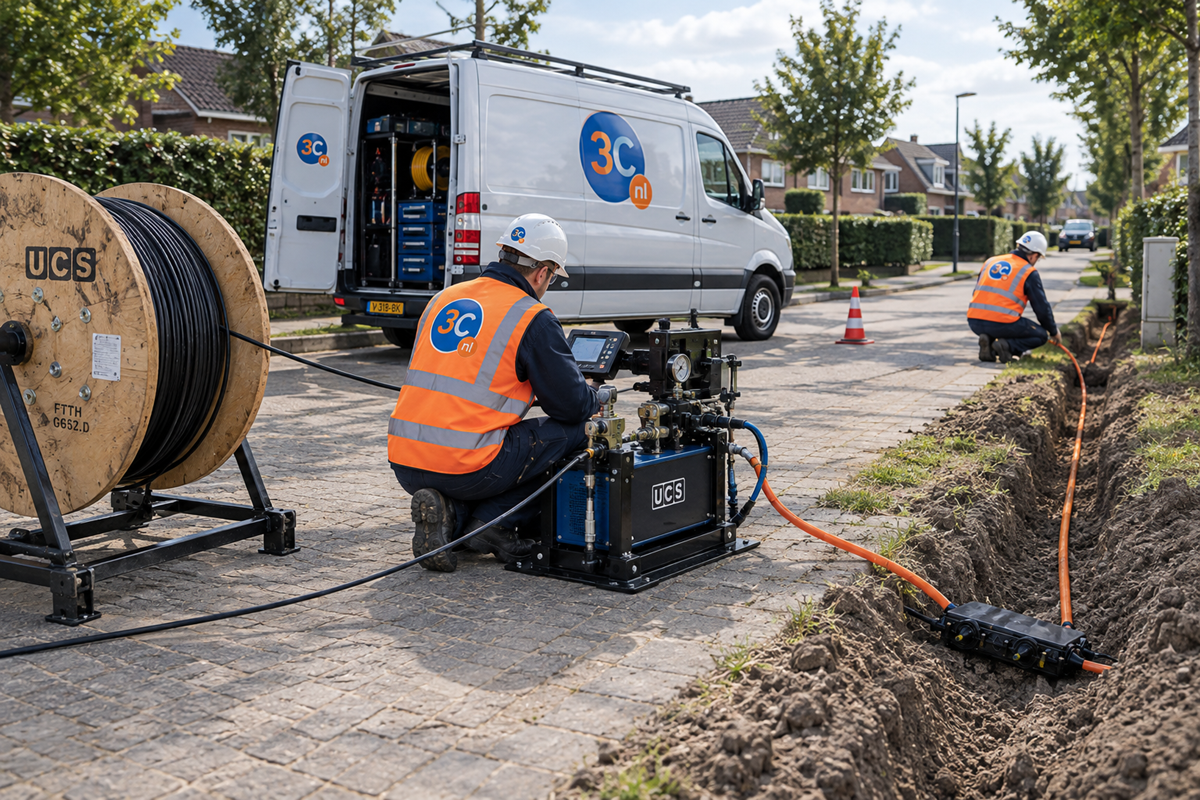

Bij blazen (ook wel inblazen of jetten) wordt een glasvezelkabel niet getrokken, maar met perslucht door een lege buis of microduct gevoerd. Een blaasmachine voert de kabel via een belt feeder naar een blaaskop, waar een compressor de lucht in de buis injecteert. Die luchtstroom omsluit de kabel, tilt 'm gedeeltelijk mee (de kabel wordt als het ware bijna gewichtloos) en duwt 'm door de buis. Omdat de lucht een groot deel van het werk doet, blijft de mechanische trekkracht op de kabel zelf laag — ook over afstanden waar trekken allang niet meer zou lukken.
Waarom blazen in plaats van trekken?
Bij trekken loopt de trekkracht op met elke meter buis en elke bocht in het tracé; bij lange trajecten wordt de belasting op mantel en vezels al snel te hoog. Bij blazen verdeelt de lucht die belasting over de hele kabellengte, waardoor veel langere, vloeiendere installaties mogelijk zijn met minder risico op beschadiging. Blazen wordt daarom vrijwel altijd gebruikt voor ondergrondse multiduct-trajecten, maar ook binnen gebouwen voor lange stijgpunt- en backbone-trajecten is het een gangbare methode.
Welke tools en apparatuur heb je nodig?
Een blaasklus draait om een paar vaste onderdelen:
|
Onderdeel |
Functie |
|
Blaasmachine |
Voert de kabel aan en zet deze via de blaaskop de buis in; regelt snelheid en aanvoerdruk |
|
Compressor |
Levert de perslucht die de kabel door de buis meeneemt |
|
Luchtsluis / afdichtkoppeling |
Sluit de buis rond de kabel af zodat de luchtdruk opgebouwd blijft, en is na installatie weer te sluiten voor een waterdichte afsluiting |
|
Kabelmeter |
Telt de ingeblazen lengte mee, zodat je precies weet hoever de kabel al in de buis zit |
|
Glijmiddel / voorgesmeerde buis |
Vermindert de wrijving tussen kabel en buiswand, gunstig voor de haalbare afstand |
|
Geschikte blaaskabel |
Een kabel met een lichte, gladde mantel die specifiek is ontworpen om te blazen, niet elke standaardkabel is hiervoor geschikt |
Bij CCC vind je dit allemaal in huis: de blaasapparatuur van Katimex (waaronder de modulaire X-Blow Micro-serie) en compressoren, koppelingen en microduct, en glasvezelkabel die specifiek geschikt is voor het blazen in multiduct.

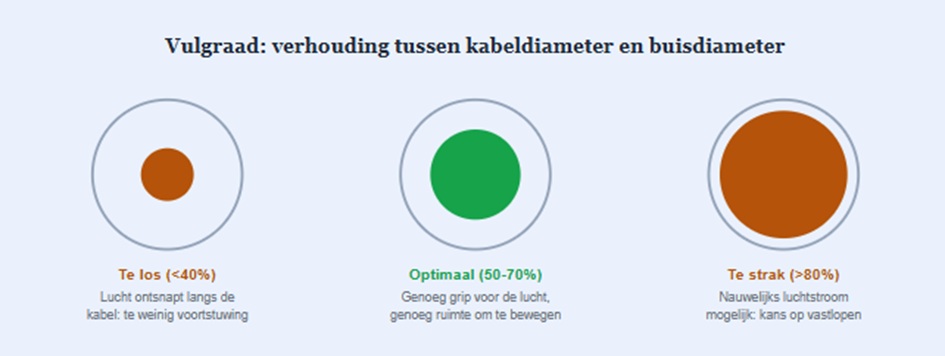

Hoeveel ruimte moet je aanhouden? De vulgraad uitgelegd
Dit is de vraag waar de meeste blaasklussen op stuk- of juist in slagen: hoeveel ruimte moet er tussen de kabel en de binnenkant van de buis overblijven? Dat noem je de vulgraad, en die werkt bij blazen tegenovergesteld aan wat je bij trekken zou verwachten. Bij het trekken van kabels geldt: hoe meer ruimte, hoe minder wrijving en hoe makkelijker het gaat. Bij blazen is het net andersom. De perslucht heeft grip op het kabeloppervlak nodig om voortstuwing te leveren; is er te veel ruimte, dan ontsnapt de lucht simpelweg langs de kabel zonder 'm mee te nemen. Een strakkere pasvorm is dus juist gunstig — tot op zekere hoogte.
Vulgraad = buitendiameter kabel ÷ binnendiameter buis, uitgedrukt in procenten.
- Streefzone: circa 50-70%. De meeste fabrikanten en blaasspecialisten houden dit aan als praktische bandbreedte, soms opgerekt tot 75-80% bij een rechte, bochtvrije buis.
- Onder circa 40% neemt de kans op instabiliteit en 'kinken' van de kabel toe, doordat de luchtstroom te veel speling heeft.
- Boven circa 80% is er te weinig ruimte voor de lucht om zijn werk te doen, en loop je eerder vast — zeker in buizen met meerdere bochten.
- Meer bochten in het tracé? Kies dan liever de onderkant van de streefzone, zodat de kabel makkelijker kan meebewegen.
Elke fabrikant specificeert de exacte combinaties van kabel- en buisdiameter net iets anders — check bij twijfel het datasheet of vraag het na bij onze specialisten
Praktische tips voor een geslaagde blaasklus
- Reken de vulgraad vooraf uit op basis van de exacte buitendiameter van je kabel en de binnendiameter van de buis, in plaats van dit op het oog in te schatten.
- Houd het tracé zo schoon en droog mogelijk. Sluit open buiseinden aan het eind van elke werkdag af, zodat er geen vuil of water in komt dat de weerstand verhoogt.
- Gebruik glijmiddel of een voorgesmeerde buis bij langere trajecten om de wrijving verder te beperken.
- Beperk het aantal en de scherpte van bochten waar mogelijk — elke bocht kost haalbare afstand.
- Twijfel je nog over de juiste apparatuur voor jouw project? Je kunt de Katimex-blaasapparatuur bij ons ook eerst huren voordat je 'm aanschaft.
Blaasapparatuur van Katimex bij CCC
Wij werken nauw samen met Katimex, een Duitse fabrikant die zich specifiek richt op blaasapparatuur en kabeltoebehoren voor professionele installateurs. Het modulaire ontwerp van de X-Blow Micro-serie laat je de kit aanpassen aan je project, van compacte sets tot complete blaaskits met compressor.
